Как сделать складную пилораму


Вещи, которые вам понадобятся

  • 4 шипа 2 на 4 длиной 36 дюймов

  • 1 шип 2 на 4 дюйма длиной 44 дюйма

  • 2 бруса 1 на 4 длиной 33 дюйма

  • 1 кусок древесины длиной 1 на 4 дюйма длиной 36 дюймов

  • Пила

  • Транспортир

  • Рулетка или мерка

  • Карандаш

  • Дрель

  • Сверло по дереву 1/4 дюйма

  • 10 шурупов для деки 1-1 / 2 дюйма

  • 2 болта 4 на 1/4 дюйма с соответствующими барашковыми гайками и шайбами

  • 2 завинчивающихся глаза 3/8 дюйма

  • 1 легкая 25-дюймовая цепь

  • Плоскогубцы

Как сделать складную пилораму

Складная пила

Найти место в мастерской или гараже для хранения инструментов или материалов может быть непросто. Независимо от того, занимаетесь ли вы разнорабочим на выходных или профессионально занимается деревообработкой, эта прочная складная козловая лошадка станет отличным предметом для экономии места. Даже при работе с ручным инструментом его можно изготовить и собрать за один день. Маленькие эскизы диаграмм можно увеличить, чтобы увидеть детали, щелкнув по ним левой кнопкой мыши.

Шаг 1

Как сделать складную пилораму

Обрезные пропилы для ног козлы.

Начните с обрезки концов четырех 36-дюймовых шпилек 2 на 4. Сделайте диагональные надрезы под углом 70 градусов, при этом надрезы должны идти параллельно друг другу с обоих концов. Эти четыре длины будут ножками козлы.

Измерьте и отметьте выемку на одном конце каждой из четырех частей длиной 36 дюймов. Измерьте 3 дюйма по диагонали, начиная с точки под углом 70 градусов, и отметьте размер карандашом. Затем отмерьте 3 дюйма вниз от отметки под углом 90 градусов и проведите карандашом линию вдоль меры. Измерьте следующую линию от конца предыдущей под углом 90 градусов к краю дерева. Последняя строка будет длиной 1-1 / 2 дюйма. Вырежьте выемку.

Шаг 2

Как сделать складную пилораму

Положение отверстия под болт.

Измерьте 6 дюймов вниз от точки под углом 70 градусов на концах с надрезом. Сделайте отметку точно в середине 2 на 4 на расстоянии 6 дюймов от точки. Просверлите отверстие на отметке, чтобы вставить болты при сборке козлы.

Шаг 3

Как сделать складную пилораму

Сборка узкой стороны козлы.

Прикрепите два 33-дюймовых бревна к двум ножкам козлы. Используйте два винта для настила с каждой стороны, чтобы прикрепить 33-дюймовые детали на расстоянии 6 дюймов от концов ножек, измеряя расстояние от верхнего края верхней части и нижнего края нижней части. Это узкая сторона козлы.

Шаг 4

Как сделать складную пилораму

Сборка широкой стороны козлы.

Прикрепите деревянный брус длиной 36 дюймов к двум оставшимся ножкам с помощью двух шурупов на каждом конце. Установите 36-дюймовую деталь на расстоянии 6 дюймов от нижних концов ножек, измеряя расстояние от нижнего края 36-дюймовой детали. Это более широкая сторона козлы.

Шаг 5

Как сделать складную пилораму

Сборка двух сторон бокового коня, вид с торца.

Соберите две стороны козлы, поместив узкую сторону внутрь более широкой стороны и продев болты через предварительно просверленные отверстия. Закрепите болты, поместив шайбы и барашковые гайки на болты и затянув их вручную.

ШАГ 6

Как сделать складную пилораму

Крепление удерживающей цепи.

Поместите резьбовую проушину точно по центру на внутренней стороне нижних поперечин с каждой стороны. Раскройте петли проушин с помощью плоскогубцев и наденьте концевые звенья цепи на петли. Закройте петли проушин винта плоскогубцами, чтобы зафиксировать цепь. Разложите собранные стороны на ровной ровной поверхности и разложите их.

Шаг 7.

Как сделать складную пилораму

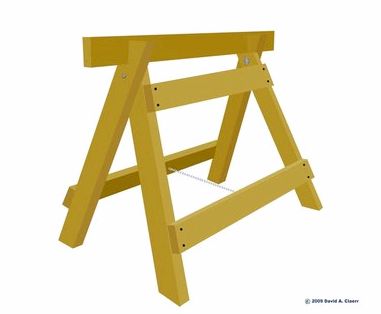

Готовая козла.

Поместите оставшиеся 44-дюймовые шпильки 2 на 4 в выемки наверху козлы. Эта деталь съемная и заменяемая. При необходимости отрегулируйте длину цепи, чтобы ножки не соскальзывали наружу под правильным углом, когда съемная деталь находится на месте. Ваша складная козла укомплектована.

На заметку

Все размеры и углы учитывают фактические размеры фрезерованного пиломатериала при его покупке. Другими словами, необработанный алмаз 2 на 4 измельчается до размера 1,5 на 3,5 дюйма перед отправкой розничным торговцам на продажу. То же самое верно для 1 на 4; готовые размеры 0,75 на 3,5 дюйма
