Вещи, которые вам понадобятся
-
Радиолокационное оборудование подземного проникновения
-
Аэрозольная краска или пластиковые вставки
-
Сверло по бетону
-
Отбойный молоток
-
Дисковый резак
-
Промежуточная опалубка
-
Опорные балки
-
Конкретный
-
Сухожильные якоря

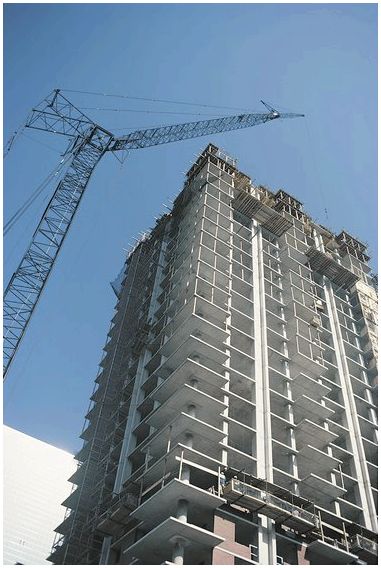

Бетонные плиты с последующим натяжением часто используются в многоэтажных домах.
Инженеры-конструкторы проектируют бетонные плиты с кабелями для пост-натяжения, чтобы получить большие пролеты между опорными колоннами и позволить более тонкие плиты. Кабели пост-натяжения представляют собой стальную проволоку, вставленную в пластиковую оболочку, уложенную на месте при заливке бетонной плиты. Как только плита затвердеет, квалифицированный персонал приложит усилие и затянет кабели раствором. Подрядчикам иногда требуется просверлить или разрезать плиту, подвергшуюся последующему натяжению, для ремонта или ремонта. Обрезка натянутого кабеля или жгута может поставить под угрозу подрядчика и нарушить структурную целостность плиты. Строители часто используют георадар (GPR) для обнаружения кабелей внутри бетонных плит и усиления плиты во время и после операций резки.
Резка небольших проникновений
Шаг 1
Найдите существующие пост-натяжные сухожилия. На сканированных изображениях будут отображаться как сухожилия, подвергнутые последующему натяжению, так и арматурный стержень. Оператор должен определить, что есть что. Если не уверены, расширьте область обзора. Сканирование большей площади дает больше информации, чтобы различить расположение структурных элементов перекрытия. Это помогает определить, какие элементы являются арматурными стержнями, а какие — арматурными.
Шаг 2
Приобретите оборудование для неразрушающего контроля или наймите квалифицированных субподрядчиков для проведения неразрушающего контроля, чтобы определить местонахождение сухожилий и пустот внутри бетонной плиты. Наземный радар — это общепринятая технология, используемая для обнаружения сухожилий.
Шаг 3
Определите пост-натяжные связки с помощью георадара. Поищите опорные стержни для мата возле основания плиты. Опорные стержни равномерно разнесены и находятся на постоянной высоте. Сухожилия драпируются между опорными колоннами в систематических узорах и группах. При необходимости сканировать на нескольких срезах глубины.
Шаг 4
Отметьте места крепления на плите, используя аэрозольную краску или прикрепив пластиковые вставки к бетонным формам. Определите, будет ли проход рядом с муфтой, блокировкой, большим каналом или другой пустотой.
Шаг 5
Укрепите плиту по указанию инженера-проектировщика. Пробейте бетонную плиту сверлом или отбойным молотком. Перебетонировать края плиты по периметру проема.
Вырезание больших отверстий
Шаг 1
Определите размер проема. Большие проемы для лестничных клеток или большие шахты воздуховодов между этажами часто требуют обрезки арматуры, подвергнутой последующему натяжению. Определите потенциальные места для нового проема в плите. При этом следует избегать использования основных структурных элементов, таких как балки и полосы пост-натяжных арматурных элементов.
Шаг 2
Проанализируйте структурное влияние, которое большой проем окажет на плиту. Оцените предполагаемую структурную адекватность плиты с предполагаемым большим проемом. Квалифицированный инженер может определить, нарушит ли проем конструктивную целостность плиты, потребуется ли дополнительное армирование и, если да, то какие варианты усиления следует использовать.
Шаг 3
Следуйте плану усиления плиты, включая все положения, которые необходимо выполнить во время операций резки. Определите запланированные места пересечения пост-натянутых сухожилий. Снимите натяжение и закрепите эти сухожилия по периметру предполагаемого отверстия. Удалите бетон, чтобы сделать проем, используя дисковый резак, чтобы прорезать сухожилия.
Шаг 4
Оцените конструктивную способность плиты в середине операции резки. Следуйте временному плану крепления и при необходимости установите опоры.
Шаг 5
Перебетонируйте края плиты по периметру проема. Закрепите новые анкеры, чтобы удержать оставшиеся сухожилия.
На заметку
Некоторые распространенные методы усиления плиты включают в себя добавление новых промежуточных опор, увеличение глубины плиты, добавление бетонных балок, создание композитного профиля за счет применения стали с внешней связкой или армированного волокном полимера или добавление внешнего дополнительного напряжения.
Предупреждение
Проконсультируйтесь с лицензированным профессиональным инженером перед проведением любых операций по проникновению в бетонные плиты, подвергнутые последующему натяжению.
Воспользуйтесь услугами опытного субподрядчика по снятию напряжения для выполнения работ.
