Как работают двухсторонние переключатели света?

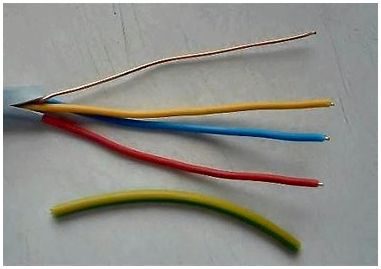

Расцветка кабеля для наглядности

Для двухпозиционного переключателя света требуется проложить трехпроводной кабель (три провода плюс земля — ​​всего четыре провода), чтобы свет мог переключаться с любой станции. Это означает, что в любой момент любой переключатель может быть перевернут, так что он будет включен в нижнем положении или выключен в верхнем положении. Если имеется только двусторонний кабель, необходимо будет заново выполнить проводку в стене. Добавление еще одного провода к существующей установке не будет таким простым, как протянуть правильный кабель для замены старого.

Проводка

Как работают двухсторонние переключатели света?

Задняя проводка переключателя

Третий провод обеспечивает возможность переключения с любого конца кабеля. Переключатели, используемые в каждом месте, должны быть двухпозиционными переключателями, обеспечивающими выбор между двумя различными направлениями электрического тока. Это проводка за цепями освещения, которые экономят время, например, выключатель света на кухне, который выключает свет в гараже, и ту же цепь можно отключить в передней части гаража, избавляя вас от необходимости возвращаться в кухня. Еще одно применение — это освещение на лестнице на разных этажах, избавляющее вас от необходимости подниматься или спускаться по лестнице, чтобы достать выключатель.

Как это работает

Два из трех проводов проводят ток к любому концу установки. Третий обеспечивает резервное переключение на обоих концах. Заземляющий провод является общим для всей установки, и его нельзя использовать ни для чего, кроме заземления на обоих концах. Цветовое кодирование имеет важное значение. Красный провод — это «путевой» провод, по которому коммутируемый ток передается от одного переключателя к другому. Два черных кабеля — это «горячие» (под напряжением) кабели, по которым в цепь подается питание, а зеленый кабель — это заземление, которое проложено между всеми устройствами.
