Как подключить клапан зоны котла


Вещи, которые вам понадобятся

  • Кусачки для резки проволоки

  • Клещи для зачистки проводов

  • Плоскогубцы

  • Отвертка

Как подключить клапан зоны котла

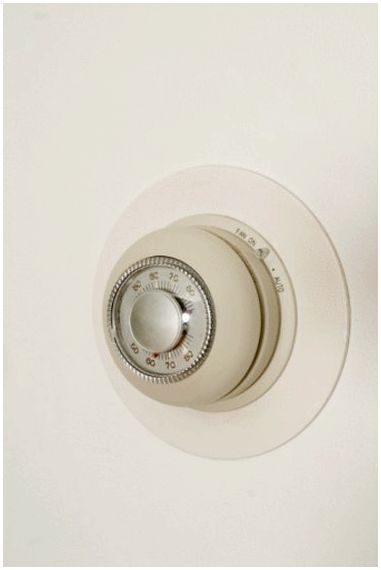

Термостаты подключены к зонным клапанам котла для управления обогревом помещения.

Системы водяного отопления разделены на отдельные зоны, каждая из которых обогревает отдельную часть дома. Для каждого термостата, расположенного в доме, будет установлен зонный клапан, подключенный к котлу, чтобы контролировать поток горячей воды или пара в соответствующий обогреватель. Зональные клапаны работают от источника постоянного тока напряжением 24 В, обеспечиваемого трансформатором постоянного тока на 24 В, расположенным на котле. Вы можете подключить клапан зоны бойлера с помощью соответствующих инструментов и базовых знаний по электромонтажу.

Шаг 1

Отключить питание котла на главном электрическом щите. Пометьте или иным образом пометьте выключатель или предохранитель, чтобы предупредить других о выполняемой работе.

Шаг 2

Найдите электрический трансформатор постоянного тока зонного клапана. К трансформатору будет подключена линия питания на 120 В. Следите за источником питания переменного тока от панели до трансформатора, если он не находится в удобном месте.

Шаг 3

Снимите защитную крышку с зонного клапана. Крышка встает на место и снимается вручную.

Шаг 4

Отрежьте два отрезка изолированного медного провода калибра 18 с помощью кусачков. Длина проводов должна быть в пределах досягаемости от термостата, назначенного для зонного клапана, до электрических клемм клапана.

Шаг 5

Зачистите 1/2 дюйма с обоих концов каждого провода калибра 18 с помощью плоскогубцев для зачистки проводов. Согните открытые петли на каждом конце двух проволок с помощью плоскогубцев.

ШАГ 6

Подсоедините конец одного из двух проводов с петлей к клемме термостата, которая ведет к центральному электроду лампы ртутного переключателя. Колба сделана из стекла, и ее электрод будет иметь провод, соединенный с клеммой с помощью винта. Затяните винт клеммы по часовой стрелке с помощью отвертки с подходящим наконечником, чтобы закрепить провод на термостате.

Шаг 7.

Подключите другой конец провода от термостата к пневмоострову первой зоны, обозначенному «TH / TR». Этот терминал находится на углу конечной шины. Не затягивайте винт клеммы на этом этапе.

Шаг 8

Подключите второй концевой провод с петлей к клемме термостата, которая ведет к внешнему проводу на выключателе с ртутной лампой. Затяните клеммный винт отверткой.

Шаг 9

Подключите другой конец второго провода к центральной клемме зонного клапана, обозначенной «TH». Затяните клеммный винт по часовой стрелке с помощью отвертки.

Шаг 10.

Отрежьте два отрезка проволоки калибра 18 с помощью кусачков. Длина должна доходить от зонного клапана до 24-вольтового трансформатора постоянного тока.

Шаг 11

Зачистите 1/2 дюйма с обоих концов каждого провода 18-го калибра с помощью приспособлений для зачистки проводов. Согните петли с открытым концом на каждом конце проволоки с помощью плоскогубцев.

Шаг 12.

Подключите один из проводов к первому винту клеммы «TH / TR» вместе с проводом от центрального датчика термостата. Затяните винт отверткой.

Шаг 13.

Подключите другой конец провода к клемме трансформатора 24 В напротив клеммы 120 В переменного тока "L2". Затяните клеммный винт отверткой.

Шаг 14.

Подключите другой провод к клемме «TR» на зонном клапане с помощью отвертки.

Шаг 15.

Подключите конец провода от клеммы «TR» на клапане к 24-вольтовому трансформатору постоянного тока напротив клеммы переменного тока «L1». Затяните клеммный винт отверткой.

Шаг 16.

Установите крышку клапана зоны и включите питание котла. Снимите все бирки с главной электрической панели.
